導入事例紹介
野田市の3PL倉庫 ユニキャリア1.5トンリーチでのトライアル
計測概要
- 計測期間: 2022年 3月 29日 ~ 2022年 4月 5日
- 業種: 倉庫
- 場所: 千葉県野田市
- 搭載フォークリフト ユニキャリア FRHB15-8WA 2015/09製 14309hr稼働
- 鉛バッテリー:VGI370 370Ah 48V 2015/08製
- リチウムイオン電池容量:280Ah 48V
- 急速充電器 150A仕様
稼働状況の集計
- 最大稼働時間 4月5日 6.7時間稼働
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i0e99e33836f0d2ce/version/1649171064/image.png)
バッテリー残量
- 1日5~6時間程度稼働しています。
- 途中充電なしで1日稼働しています。最大放電は24%です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ie2cf8e2256319303/version/1649171119/image.png)
充電電流
- 120アンペア程度で充電しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/icebaea071027261b/version/1649171233/image.png)
放電電流
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/icea6380d406def4a/version/1649171254/image.png)

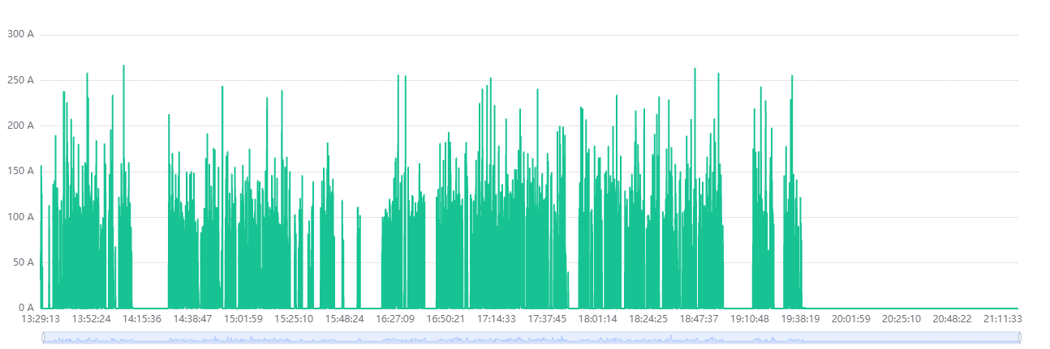

放電電流(平均しない表示)12時間
- 最大250アンペア程度出力しています。
- 稼働し始めると停止することなく稼働しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i90309fa29dd325b8/version/1649171313/image.png)

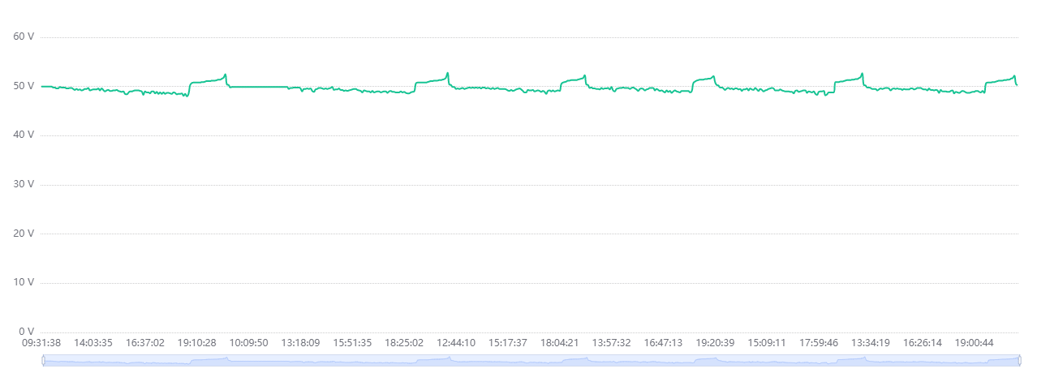

トータル電圧
- 最低48.0Vまで低下しています。
- 出力の低下はありません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i8d362eb51262a945/version/1649171401/image.png)
費用対効果(対鉛バッテリー比較)
- 280Ahリチウムへの交換をお勧めします。
- コスト削減になり、補水も必要なく、電気使用量も20~30%削減できます。
- 現状の370Ahのバッテリーと同程度の価格で鉛バッテリー7年寿命→リチウム16.9年寿命になります。
- 1年あたりのバッテリーコストに換算すると、41%程度の削減になります。
- 更に電気代で年間12,000円程度の削減になります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=jpg/path/s5d568057391bf38b/image/i0f6905f490c90ae8/version/1649172558/image.jpg)

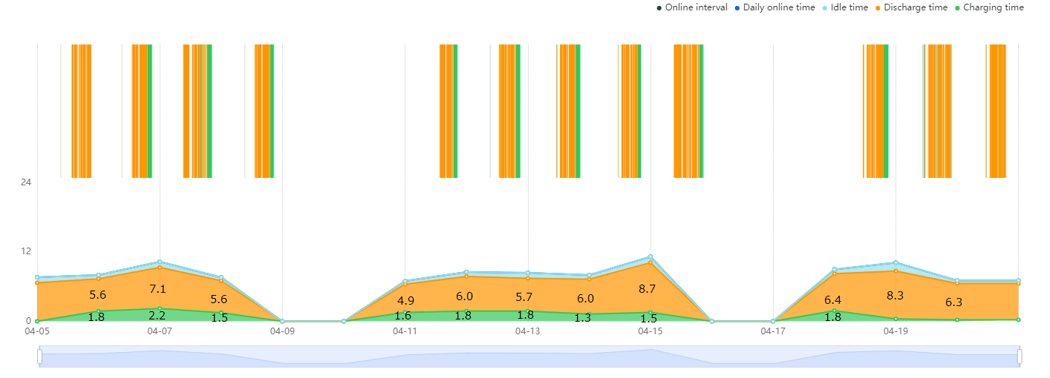

4/6~4/20の稼働状況
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i5709ee173ccd11ac/version/1650454780/image.png)
バッテリー残量
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ic8aa64e43dc8988f/version/1650454818/image.png)

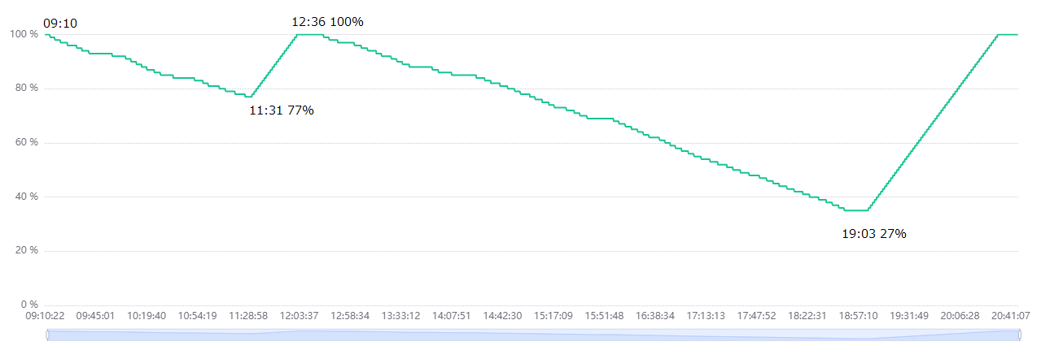

最大稼働の4/15のバッテリー残量推移
- 昼休み30分程度充電することで、100%に回復し、午後の稼働に耐えています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ib37db57a389da495/version/1650454860/image.png)
2日間の稼働を詳細に分析してみました。

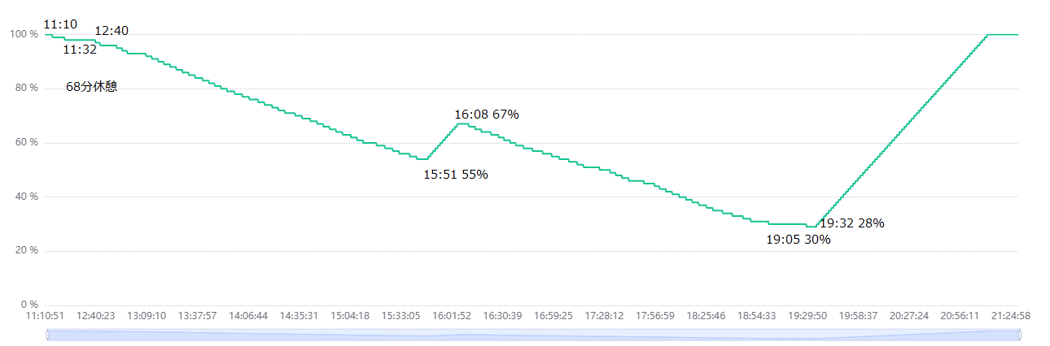

4/6のバッテリー残量
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i08be390db0dd3627/version/1650615114/image.png)

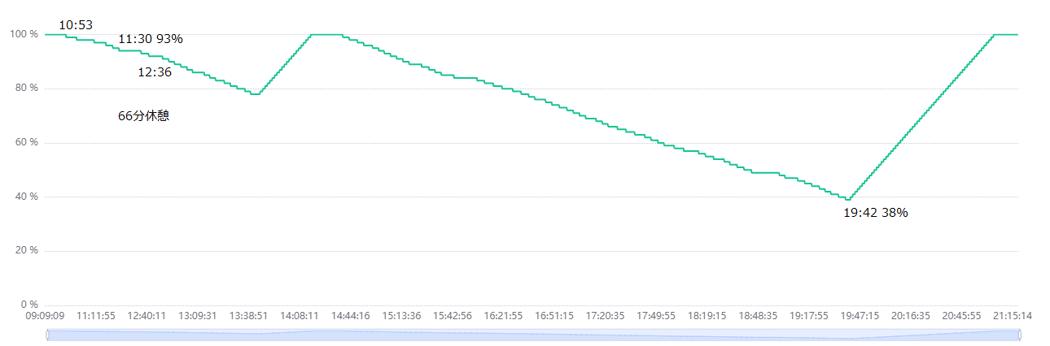

4/7のバッテリー残量
- 休憩時間に充電すると60%を下回らずに、1日フル稼働できることがわかります。
- この稼働を24時間継続できます。

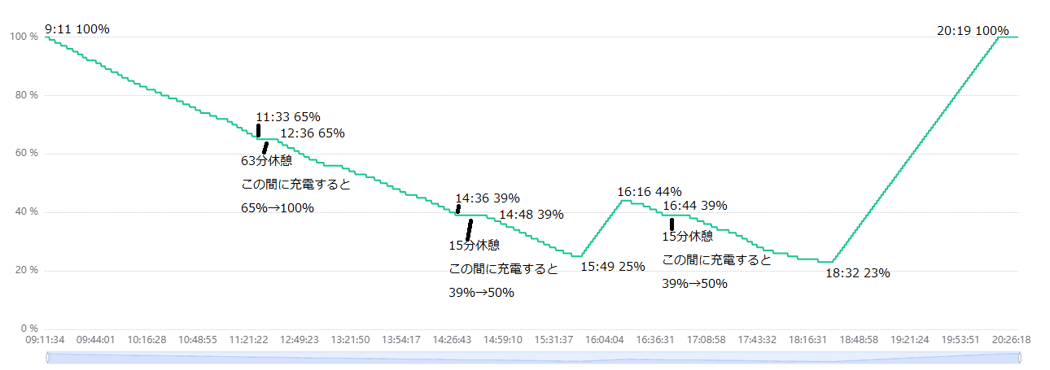

![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ica0b8295a36088b1/version/1650615917/image.png)

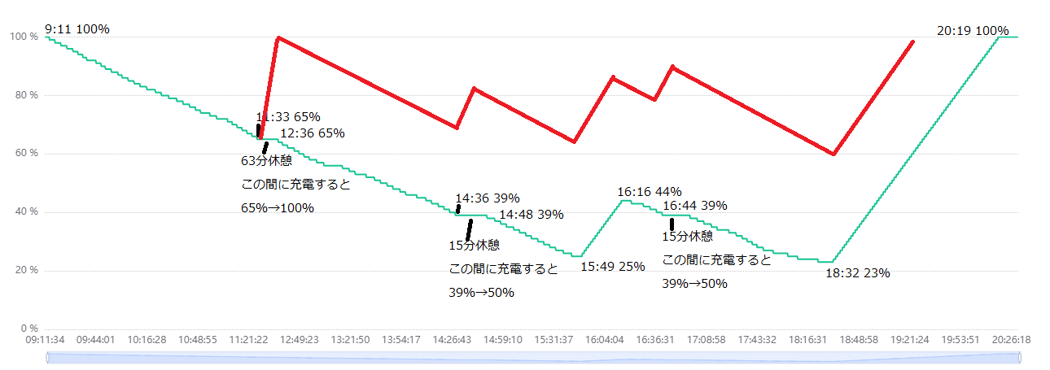

休憩時間に充電した場合の、バッテリー残量は赤線のようになります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i7901d50a5c8cb659/version/1650616335/image.png)

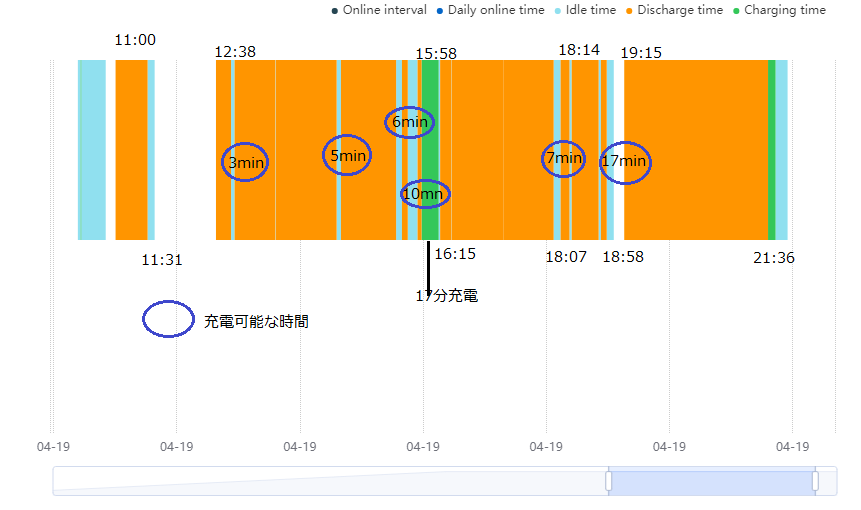

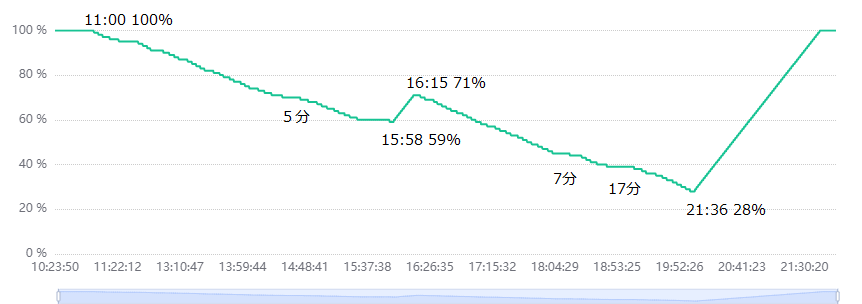

4/19の稼働状況とバッテリー残量
- 8.3時間稼働しました。
- 休憩時間17分間充電して、59%→71%になっています。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5d568057391bf38b/image/i265b1e464975bafb/version/1650942001/image.png)
バッテリー残量の推移です。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5d568057391bf38b/image/i0e16736734230ad7/version/1650941989/image.png)

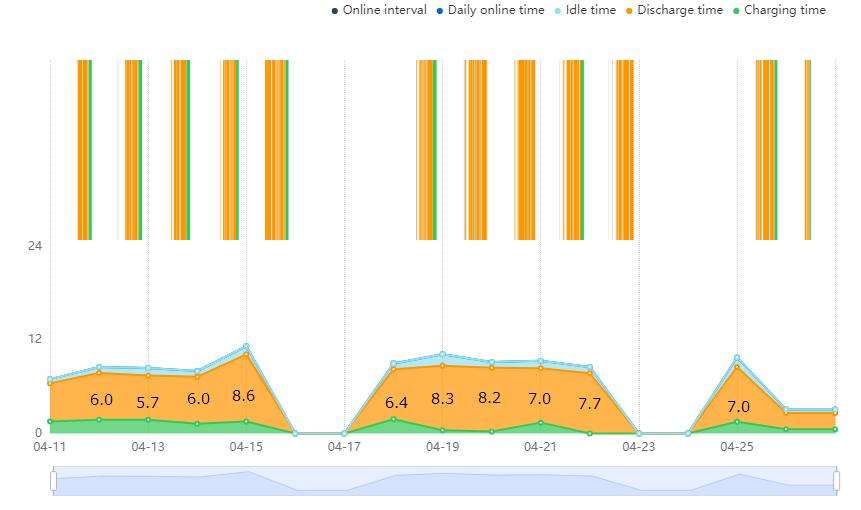

4/12~4/25までの稼働状況
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5d568057391bf38b/image/i9d02852ef8bb8f1e/version/1650945844/image.png)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i24a3b5bdc7cf6ee9/version/1650946693/image.png)
4/18
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ie22752971ac0f6e5/version/1651074739/image.png)
4/20
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ib435903a2a5b5c12/version/1651074770/image.png)
4/21
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i1f6605fbd84c8a33/version/1651074796/image.png)
4/22
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i93980de8bc41bc6c/version/1651074821/image.png)
4/25
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i37be02affe781a9c/version/1651074845/image.png)
4/26
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i2018d30c36dd65c4/version/1651074876/image.png)
4/27
