導入事例紹介
茨城県の物流会社様での1.5トンカウンターのトライアル使用事例
計測概要
- 計測期間: 2023 年 6月 19日 ~ 2023年 6月22日
- 業種:物流会社
- 場所:茨城県
- 搭載フォークリフト: ニチユ FB15ON-75B-470SF
- 鉛バッテリー: 3XP-SDX545MH-AB 545Ah 48V
- リチウムイオン電池容量: 560Ah 48V
- 急速充電器 48V150A

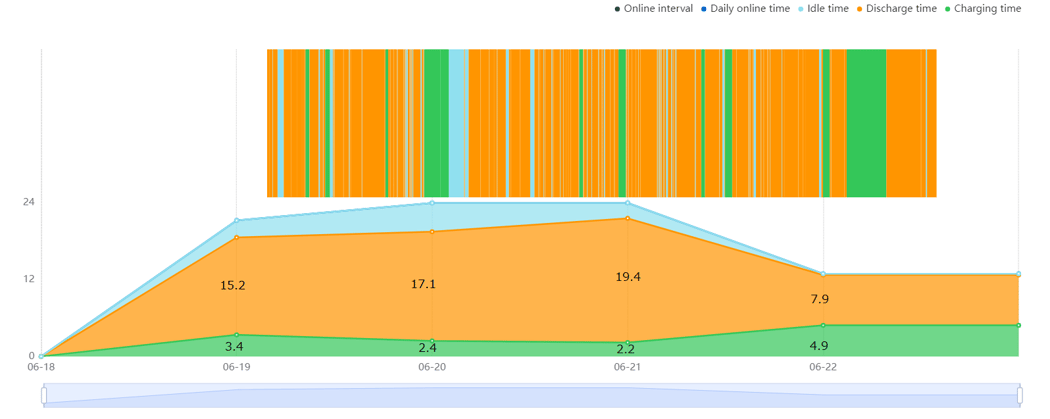

稼働状況の集計
- 稼働時間 ~ 最大 19.4時間稼働
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i922feff706c9410c/version/1687411746/image.png)

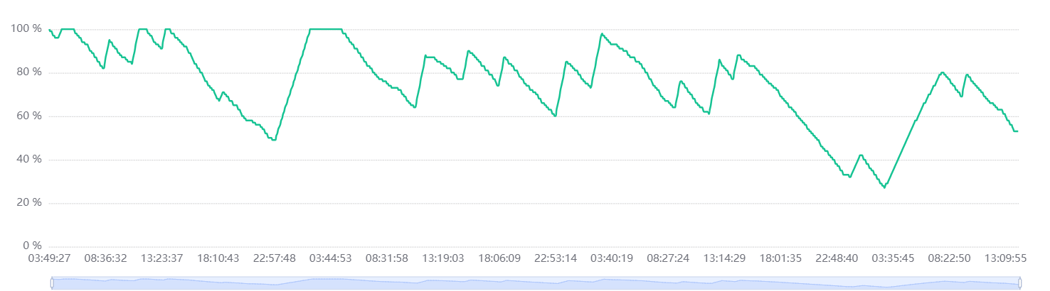

バッテリー残量推移
- 最大27%まで放電しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i4ca9e1c3ae92c09c/version/1687411785/image.png)

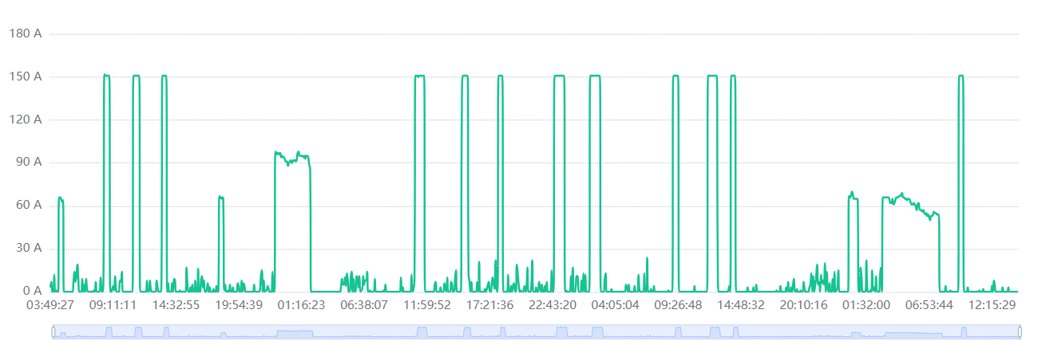

充電電流
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i5eae8b3700f98667/version/1687411906/image.png)

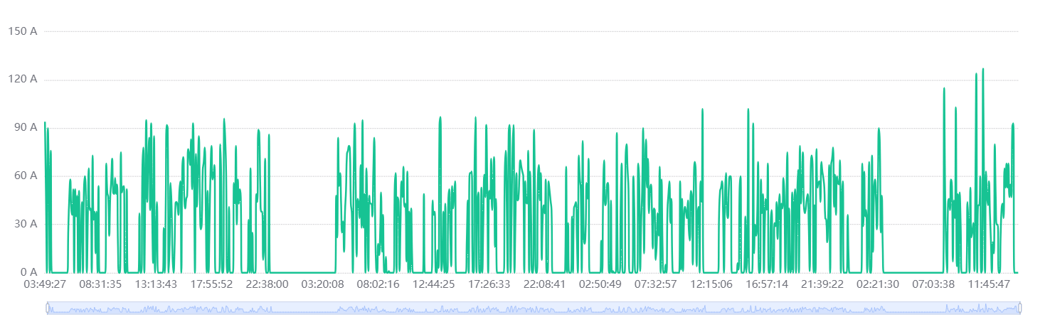

放電電流
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i9dbb9a9984a05613/version/1687411921/image.png)

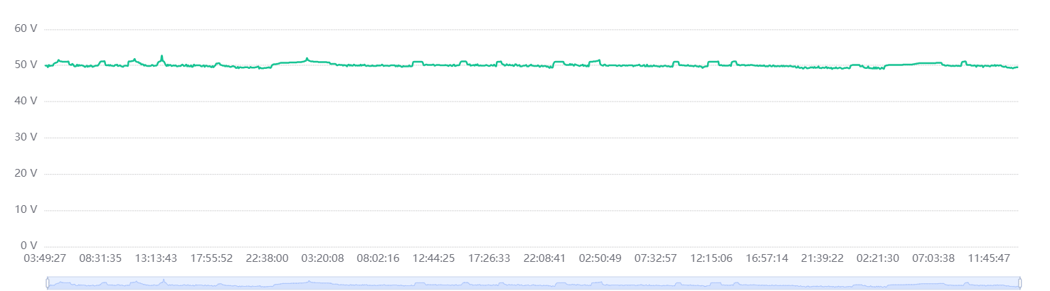

電圧の推移
- 50V程度で推移しています。
- 電圧低下がないので、出力低下もありません。
- 充電完了時のみ51V程度まで上昇しています。
- 過充電にもなっていません。安全です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i99ab43e1d706bff8/version/1687411942/image.png)

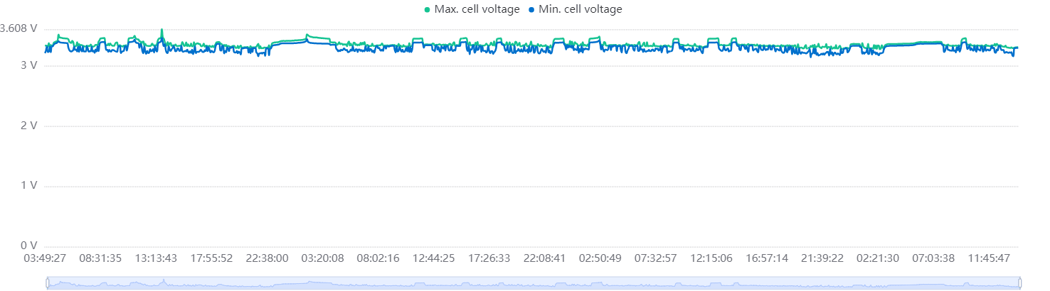

セルごとの電圧
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i36f84ea64b7bf51f/version/1687411957/image.png)

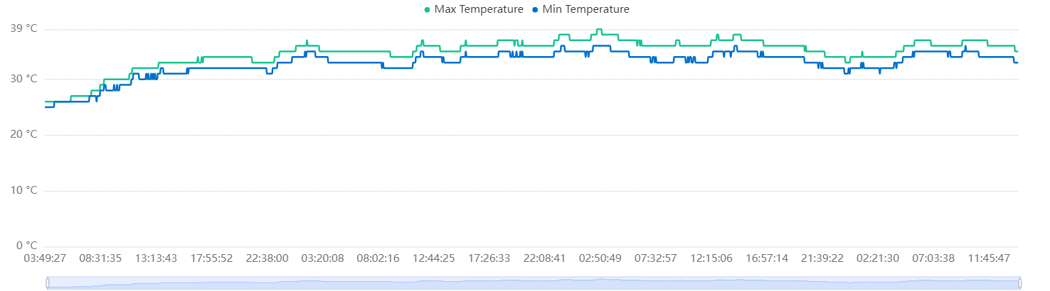

セルごとの温度
- 充電中に最高39℃までセルの温度が上昇しています。許容値は50℃ですので余裕があります。
- 25℃まで電池の温度が低下しています。許容値は-25℃ですので十分な余裕があります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i77ee04d814a9c013/version/1687411976/image.png)
検証結果
- 急速充電器の使用により最大19.4時間稼働できています。(車載充電器では12時間)
