導入事例紹介
埼玉県のダンボール工場様での1.5トンカウンターの使用事例(約1年1カ月で4303.7時間経過後)
計測概要
- 計測期間: 2023 年 1月 16日 ~ 2023年 2月 14日
- 業種:ダンボール工場
- 場所:埼玉県
- 搭載フォークリフト: トヨタ 7FB15
- 鉛バッテリー: VSDX400M 400Ah 48V
- リチウムイオン電池容量: 280Ah 48V
- 急速充電器 48V150A

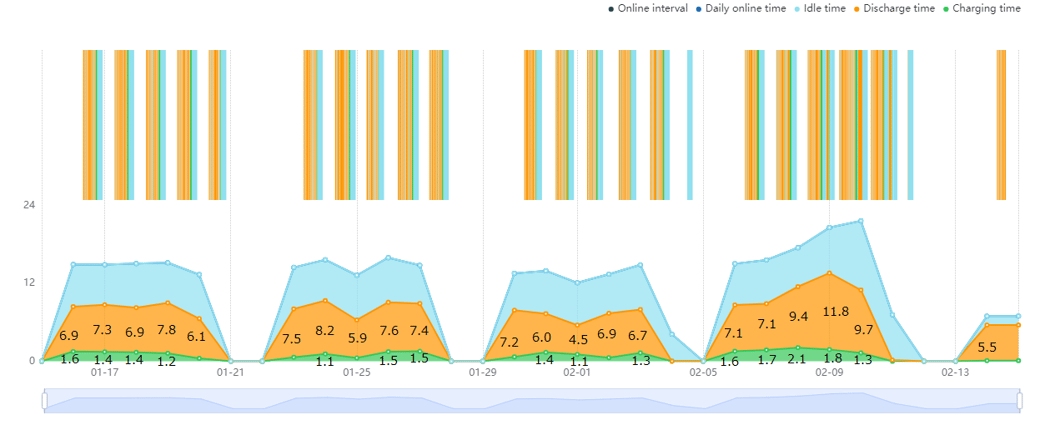

稼働状況の集計
- 稼働時間 ~ 最大 11.8時間稼働
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i1173ec5dc5af7cab/version/1676356721/image.png)

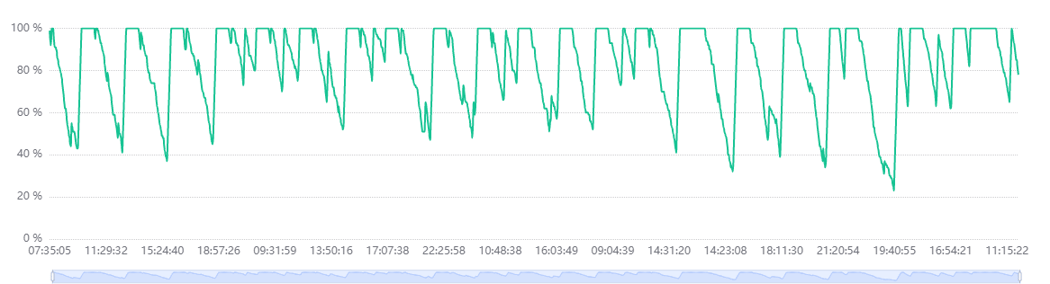

バッテリー残量推移
- 最大23%まで放電しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i31f92d21c6ff5e04/version/1676356757/image.png)

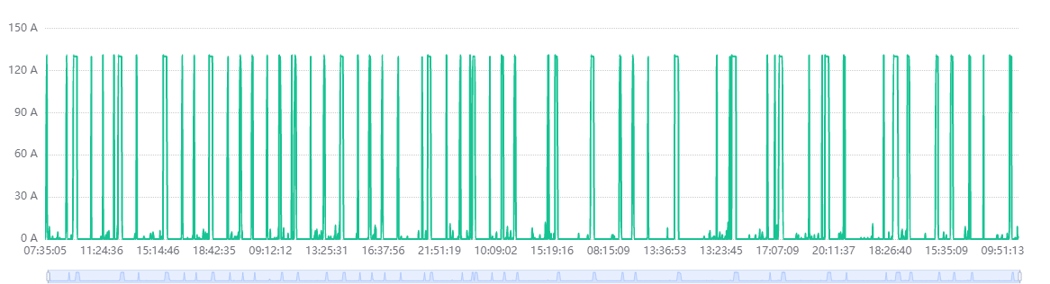

充電電流
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i7549d72d9df62c3e/version/1676356793/image.png)

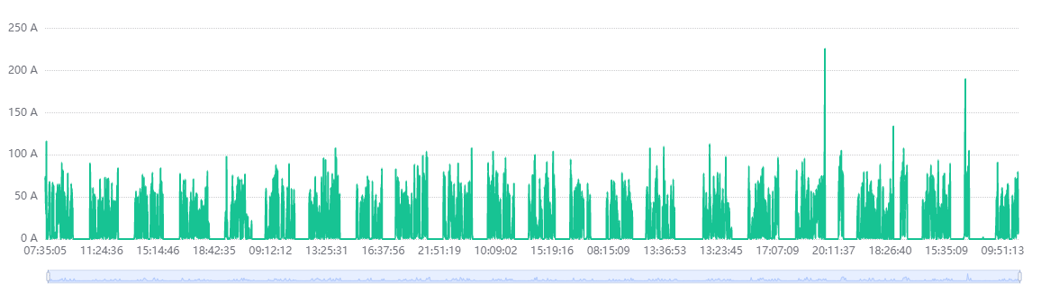

放電電流
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ic98cc79022630165/version/1676356815/image.png)
電圧の推移
- 50V程度で推移しています。
- 電圧低下がないので、出力低下もありません。
- 充電完了時のみ51V程度まで上昇しています。
- 過充電にもなっていません。安全です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/ida8fab6cda24445b/version/1676356838/image.png)
セルごとの電圧
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1050x10000:format=png/path/s5d568057391bf38b/image/i8fac7a184a3a1c72/version/1676356880/image.png)

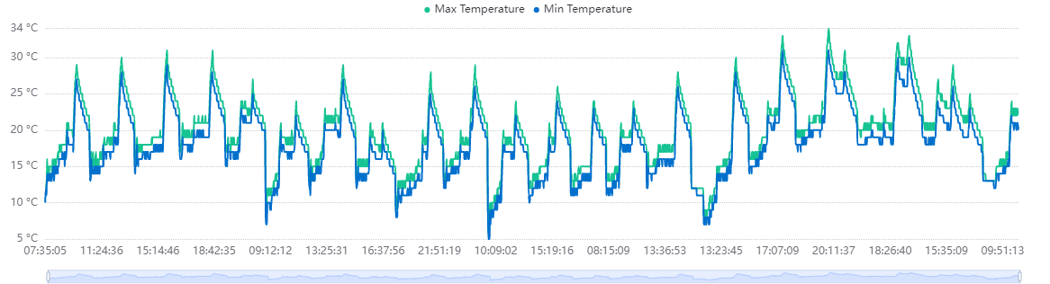

セルごとの温度
- 充電中に最高34℃までセルの温度が上昇しています。許容値は50℃ですので余裕があります。
- 5℃まで電池の温度が低下しています。許容値は-25℃ですので十分な余裕があります。
